Schlupfloch geschlossen

Text: Uwe Nagel

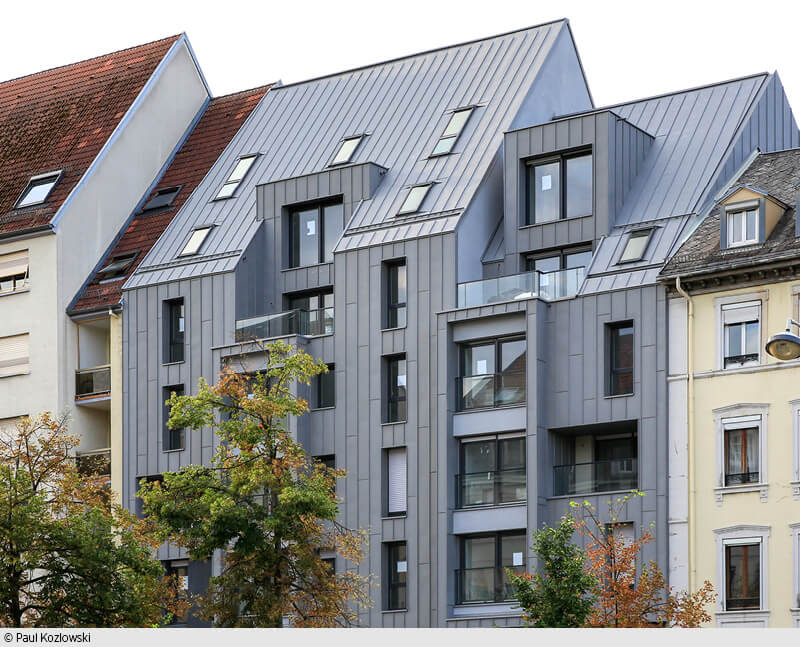

Mit Metallwerkstoffen gedeckte Dächer sind für ihre lange Lebensdauer bekannt. Deren Funktionstüchtigkeit hängt aber nur zum Teil vom Material der Dacheindeckung ab. Entscheidend ist, ob die Konstruktion insgesamt fachgerecht aufgebaut ist und unter anderem auch der DIN 4108 „Wärmeschutz und Energie-Einsparung in Gebäuden“ sowie der DIN 68800 „Holzschutz“ entspricht. Im November 2014 wurde die Wärmeschutz-Norm in einer überarbeiteten Version veröffentlicht. Sie ist zwar noch nicht in allen Bundesländern bauaufsichtlich eingeführt, spiegelt aber den Stand der Technik wider.

Maßgeblich für den Dachaufbau ist eine Neuregelung im Teil 3 der DIN 4108, worin die Anforderungen, Berechnungsverfahren sowie Hinweise für die Planung und Ausführung zum Feuchteschutz in Gebäuden festgelegt sind. Der Teil 3 gilt auch für wärmegedämmte Dachkonstruktionen auf nicht ­klimatisierten Wohnräumen oder wohnähnlich genutzten Räumen. Neu ist, dass nicht belüftete Dachkonstruktionen (in Holzbauweise) mit einer nicht belüfteten Dacheindeckung jetzt grundsätzlich einen rechnerischen Tauwasser-Nachweis nach DIN EN 15026 (numerisches Simulationsverfahren, zum Beispiel WUFI oder DELPHIN) erfordern. Dies ließ sich in der Vergangenheit noch umgehen, wenn raumseitig eine Dampfsperre mit einem sd-Wert > 100 Meter eingebaut wurde.

Dachaufbauten nach DIN 4108-3

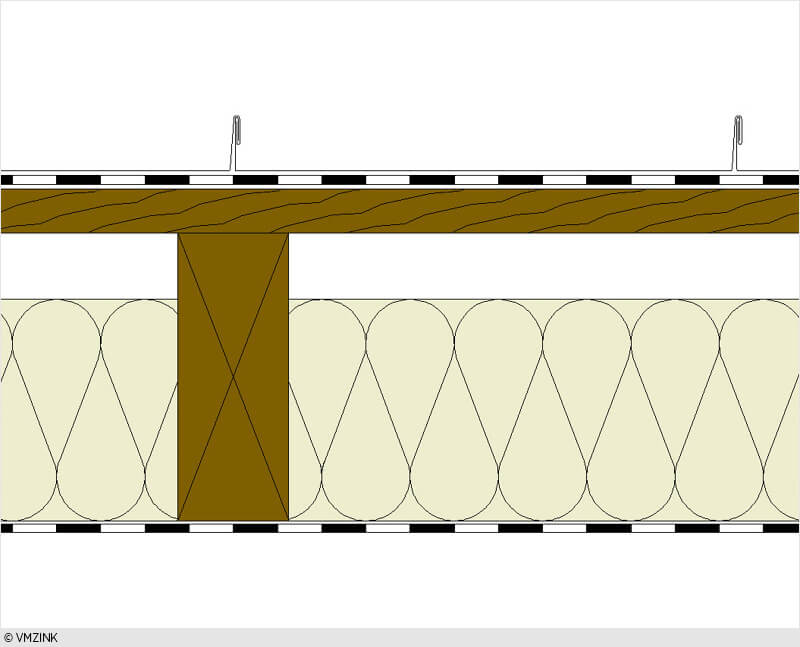

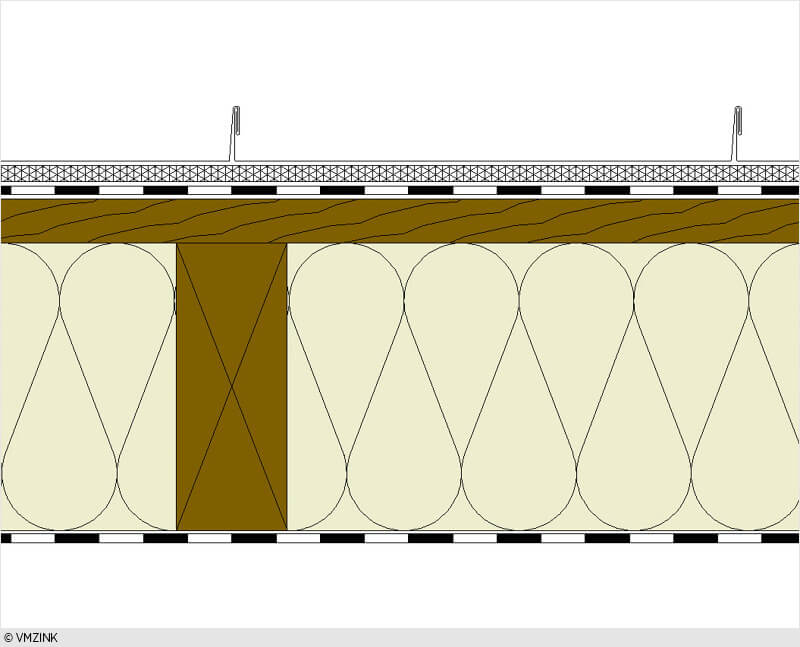

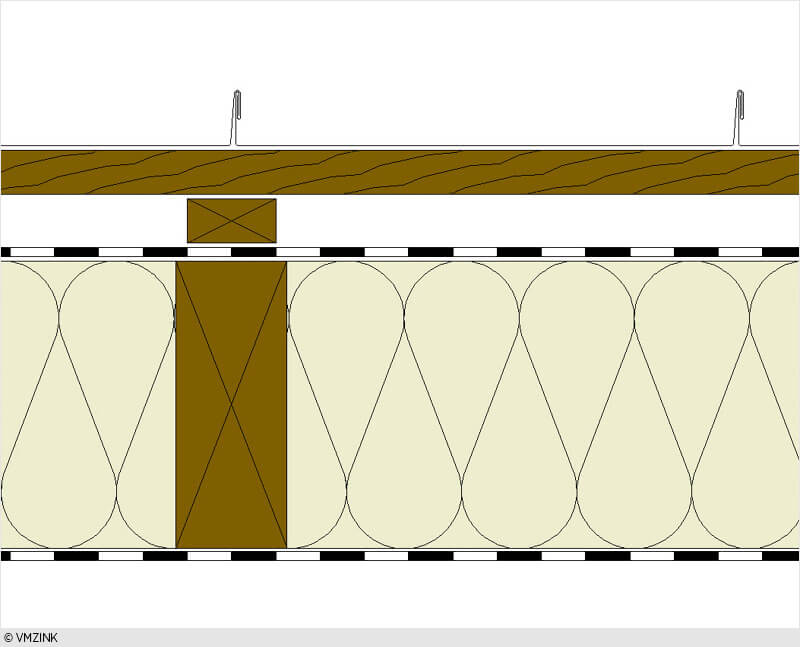

Grundsätzlich unterscheidet die DIN 4108-3 zwischen belüfteten und nicht belüfteten Dachkonstruktionen und ebensolchen Dacheindeckungen. Für die Bewertung der Dachkonstruktion wird der gesamte Dachaufbau betrachtet, für die Einordnung der Dacheindeckung nur die äußere Eindeckung in Verbindung mit der jeweiligen Unterlage. Da Metalldeckungen im Stehfalzsystem so gut wie immer eine flächige Unterlage (üblich ist eine Holzschalung) erfordern, entsteht bei dieser Verlegeart immer eine nicht belüftete Dacheindeckung. Die Dachkonstruktion kann dabei aber sowohl belüftet als auch nicht belüftet ausgeführt werden. Die verschiedenen Möglichkeiten sind in der Übersicht dargestellt.

Nachweisfreie Konstruktionen nach DIN 4108-3

Für die belüftete Dachkonstruktion sowie die nicht belüftete Dachkonstruktion mit belüfteter Luftschicht ist nach wie vor kein Tauwasser-Nachweis erforderlich, wenn entsprechend der Dachneigung folgende Parameter eingehalten werden:Dachneigung < 5°

• Diffusionshemmende Schicht (Dampfbremse) sdi > 100 m unterhalb der Wärmedämmschicht

• Maximale Länge des Lüftungsraumes von zehn Metern
• Höhe des Belüftungsraumes oberhalb der Wärmedämmung mindestens 2 ‰ der zugehörigen Dachfläche, mindestens jedoch fünf Zentimeter
• Mindestlüftungsquerschnitte an zwei gegenüberliegenden Dachrändern

• mindestens 2 ‰ der zugehörigen Dach­fläche, mindestens jedoch 200 cm²/m
• Dachneigung ≥ 5°
• Der sd-Wert der unterhalb der Belüftungsschicht angeordneten Bauteilschichten muss insgesamt mindestens zwei Meter betragen
• Höhe des Belüftungsraumes oberhalb der Wärmedämmung mindestens zwei Zentimeter
• Mindestlüftungsquerschnitte an Traufe und Pult mindestens 2 ‰ der zugehörigen Dachfläche, mindestens 200 cm²/m
• Mindestlüftungsquerschnitte an First und Grat mindestens 0,5 ‰ der zugehörigen Dachfläche, mindestens jedoch 50 cm²/m

Auf Holzschutz achten

Weitere Anforderungen an Dachkonstruktionen enthält die DIN 68800-2 „Holzschutz – Teil 2: Vorbeugende bauliche Maßnahmen im Hochbau“. Wichtig dabei ist zu wissen, dass einige konstruktionsbezogene Angaben der DIN 4108-3 und der DIN 68800-2 nicht identisch sind. Zum Beispiel stimmen die Belüftungsraumhöhen nicht überein. Hier muss der Architekt entscheiden, welche Norm der Planung zugrunde gelegt werden soll. Er sollte dies auch mit dem ausführenden Handwerksbetrieb abstimmen, um spätere Auseinandersetzungen zu vermeiden.

Aus Gründen des Holzschutzes ist nach DIN 68800-2 (Seite 16, Punkt 7.5) bei nicht belüfteten Dachkonstruktionen mit Holz oder Holzwerkstoffen neigungs- und materialunabhängig eine strukturierte Trennlage erforderlich. Bei Verwendung von Titanzink als Dacheindeckung empfiehlt es sich, zusätzlich rückseitig korrosionsgeschütztes Material einzusetzen.

Dipl.-Ing. Architekt Uwe Nagel ist Leiter Anwendungstechnik bei VMZINC in Essen
